花架式龙门吊大车主梁设计计算

本文链接：/gsxw/537.html???发布时间：2021-03-16 03:06:49??点击量：1199

　�、偕杓萍扑阒髁毫焊�

　　运行冲击系数取φ4=1.24;起升冲击系数取φ2=1.22;

　　截面腹板厚度初选：δ=δ1+δ2=28mm;δ1=16mm;δ2=12mm;

　　采用Q235B材料，许用应力[σ]=1.40×105kN/m2;采用Q345B材料，许用应力[σ]=2.30×105kN/m2;弹性模量E=2.1×108kN/m2;许用刚度初选β=700;腹板加劲板重量比腹板重量α=1/3;

　　走台栏杆轨道机械电气设备重量与主梁重量之比λ=0.2;材料比重γ=78.5kN/m3;

　　C1将小车轮压转化为跨中集中力时计算弯矩的换算系数C1≈1;

　　C2将小车轮压转化为跨中载荷计算挠度的换算系数

　　主梁采用Q235B材料，主梁梁高计算为：

　　[Q]

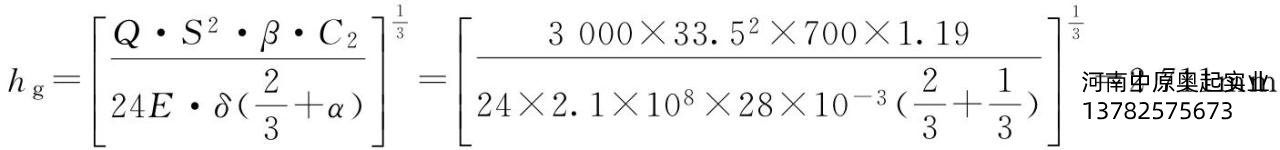

　　根据强度控制梁高的公式计算梁高，先求出K1

　　圆整取hq=3300mm。

　　强度为控制条件，采用Q235材料，工作级别为A5;为了减轻主梁重量，节约材料，主梁的材料改为Q345，其梁高计算为

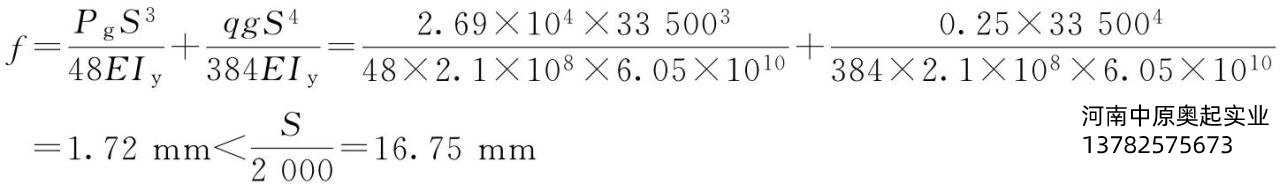

　　刚度为控制条件。

　　圆整取hg=2750。

　　(3300-2750)/3100=17.7%

　　由上计算可知，对A5以下级别的起重机，当强度为控制条件时，改用Q345材料可以节约钢材，减轻主梁的重量约5%～8%。

　�、诔醪饺范ㄖ髁航孛婷婊�

　　取经济梁高盖板与腹板截面积之比?，不设走台，把主梁兼做走台;上盖板δ3=24，下盖板δ4=20。

　　上盖板的截面积尺寸?

　　上盖板的宽度

　　by=1400mm作为主腹板和副腹板之间的净宽距离。

　�、廴范ù蟪抵髁撼醒沽旱牧焊�

　　将主梁跨端的承压梁上下盖板、主副腹板加强，厚度全部等于24mm，采用Q235-B材料，根据主梁设计计算和用户给定参数得以下数据。

　　φ2=1.22;φ4=1.24;GXC=580000N;Gq=1380000N;Q=3000000N;B1=2018mm;B2=1578mm;δ1=δ2=δ3=δ4=24mm;b0=1430mm;[τ]=80MPa;Ix=14.56×109mm4。

　　参考同类欧式大车主梁的承压梁高，取h1=800mm，则Sx=19987614mm3(图4-53)

　�、苤髁旱慕畎宀贾�

　　主梁采取全偏轨梁，对腹板，当160<2750/16=172时，按高腹板局部稳定性原则，多设置几道纵向加劲杆，**道高度宜不大于500mm，其他道高度宜不大于800mm。**道设在距上盖板500mm处，第二道设在距上盖板1300mm处，第三道设在距上盖板2100mm处(图4-53)。

　　当上下盖板较宽时，宜设置一道或多道纵向加劲杆。所划分出来的区格宽度c不大于50δ。

　　b0=1400mm;δ3=24，δ4=20;b0/δ3=58>50，b0/δ4=70>50

　　在上下盖板分别设置一道纵向加劲杆(图4-53)。

　�、荻灾髁航孝罄嘣睾勺楹涎�

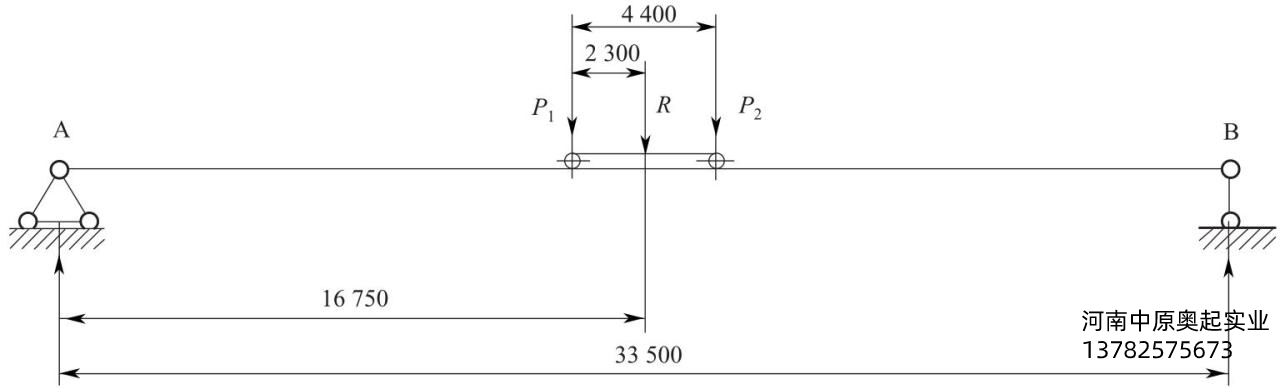

　　两腹板中心线间距b1=1400mm，主梁高度h0=2750mm;运行冲击系数取φ4=1.24;起升冲击系数取φ2=1.22;大车加减速a=0.1m/s2;额定起升量Q=3000000N;小车重量GXC=580000N;小车基距b=4400mm;小车跨距S=33500mm。大车半个桥架的重量Gq=565000N(主梁+走台);

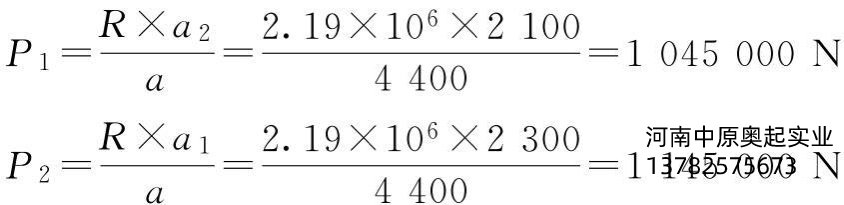

　　主梁走台自重均布载荷：
