1、大车的端梁设计计算
根据大车端梁的设计(图4-50)，P1、P4的计算(P1、P4的计算参见本例后面的大车轮压计算)，可得以下参数：
P1=109.09kN;P4=106.55kN;L1=262mm;L2=676mm;L=1450mm;h1=101mm;h=300mm;t1=10mm;I1x=0.004×109mm4;S1=53875.6mm3;I2x=0.077×109mm4;y21=187.3mm;S2=350813mm3;I3x=0.077×109mm4;y31=187.3mm;S3=350813mm3;I4x=0.0096×109mm4;S4=95062.5mm3。
所选端梁截面符合要求。
2、大车端梁的连接梁设计计算
根据连接梁的设计可得以下参数(图4-51)：

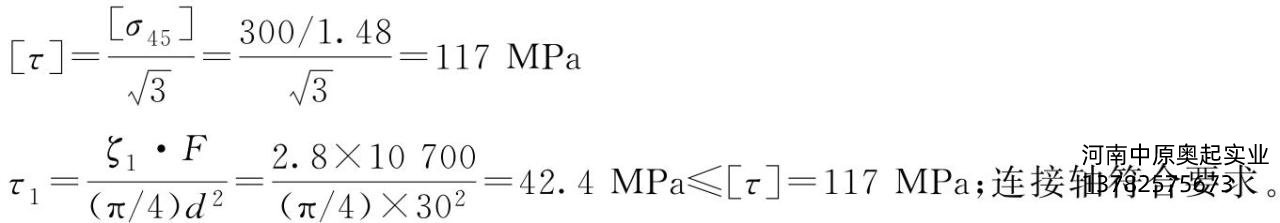

t1=6mm;t2=6mm;t3=6mm;t4=6mm;b=300mm;h=120mm;H=160mm;F=10700N;d=30mm;D=80mm;m=50mm;ζ1取2.8;ζ2取1.8;ζ3取1.5;ζ4取1.6;

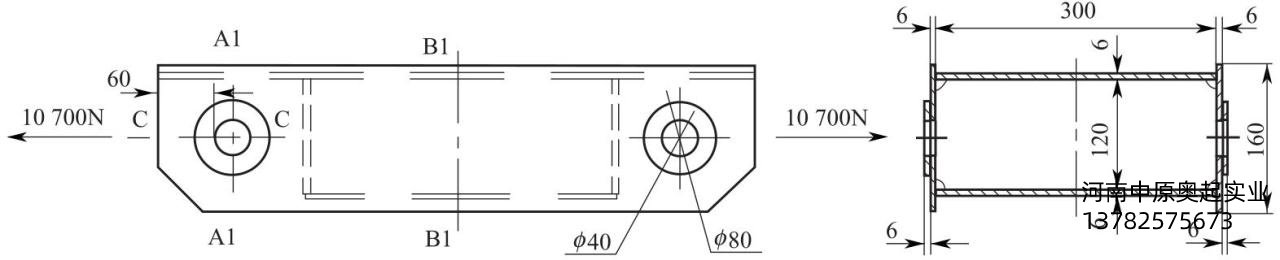

图4-51例1的连接梁示意图（单位：mm）
连接梁符合要求。
