1、地锚按下表进行设置：
| 支腿 | 地锚设置形式 | 钢丝绳规格 | 地锚重量（t） | 地锚参考尺寸（m） |
| 刚性支腿 | 预埋地锚 | Φ26mm×4条 | ≧7.63×4个 | 1*2*0.68 |
| 柔性支腿 | 预埋地锚 | Φ26mm×4条 | ≧7.63×4个 | 1*2*0.68 |

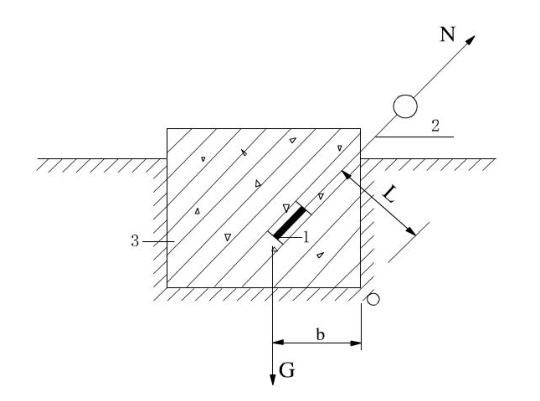

根据JGJ276-2012《建筑施工起重吊装**技术规范》，D.0.8混凝土地锚的抗倾覆计算公式KNL≤Ga可知：
G≥KNL/a
式中：G-砼地锚自重：
N-地锚的作用荷载;龙门起重机符合实验
K-抗倾覆**系数，取1.5;
L-N载荷*O点的垂直距离m;
砼自重G*O点的垂直距离，取1m。
�、俑招灾仍ぢ竦孛樗�
刚性支腿外侧地锚**验算：
钢丝绳拉力：单根缆风绳承受倾覆力矩F=7.8t=78kN，地锚与地面夹角约47.16o，地锚埋地深取1m，宽取2m，L取0.68m。
G≥1.5×78×0.68÷1
G≥79.56kN
由此可得出：单个地锚的重量为79.56÷9.8=8.1t。龙门起重机施工机械吊运作业**技术措施
下面进行地锚抗拔力验算：
钢丝绳拉力：78kN
地锚受向上拉力计算：
缆风绳对地锚垂直向上拉力为：FY=F×sin47.16
=78×sin47.16o=57.19kN
**系数K取2
根据计算公式G≧KFY/9.8得：G≧11.67t
经计算支腿外侧地锚重量只要>11.67t，可满足抗拔力要求，故设置地锚两块(重约15t)。
侧向土强度计算：
根据JGJ276-2012《建筑施工起重吊装**技术规范》 ，D.0.8-2侧向土强度计算公式N1/bH<ηfH
式中：N1-地锚所受水平力;
b-地锚砼侧向的长度,取2m;
H-地锚埋深，取1m;
η-降低系数，取0.45;
fH-深度H处土的承载力设计值，取70Kpa。
则：N1=78×cos47.16 o=53.03KN
N1/bH=53.03/(2×1)=26.51KN/m2=26.51Kpa
ηfH=0.45×70=31.5Kpa
N1/bH<ηfH
经验算侧向土强度符合要求。
注：sin47.16°、cos47.16°、sin49.67°、cos49.67°为拉缆风绳与水平面角度。
以上就是关于预制场龙门吊起重机地锚受力计算的相关内容，如果想要了解更多相关内容，请持续关注我们。
