10吨龙门吊轨道安装的好坏直接影响到设备的运行质量。只有从源头上把握质量关才能保证龙门吊轨道安装质量。但是龙门吊轨道安装需要使用压板，那么10吨龙门吊轨道每米需要多少压板?及轨道基础怎么设计?下面一一介绍。
10吨龙门吊
龙门吊轨道压板每600mm一对，轨道压板根据轨道每根配一对，每米四块就够了。跨度大一般600mm间距，跨度15米一下800都可以使用，但是轨道接头的地方必须多设置一块。
1、计算位置的确定：龙门吊轨道一般长40―100米。轨道基础在两端容易出问题。所以计算位置在轨道端部处。一般龙门吊大车行走轮距轨道基础端部2-3米。因为有大车电器限位撞尺的控制和车挡的限制。
2、计算工况的简化：为使计算方便，并**可靠。将条型基础梁的计算长度设定为：龙门吊的行走轮轴距加4米。意思是：简支梁带悬臂，两个支座是两个行走轮。一端悬臂是2米。
3、计算方法：已知两个支座反力的值。应用倒梁法求解土地对条型基础梁的作用力。认为为计算方便将土地对条型基础梁的作用力设为均布载荷。求解出弯矩与剪力。画出弯矩图与剪力图。设定条型基础梁的截面与配筋。按钢筋混凝土的计算方法计算强度，变形。计算土地的承载能力。一般条型基础梁的外形为：宽400-500毫米，高500-800毫米。主筋直径为12-16毫米。箍筋6-8毫米。上下都有主筋。
4、与钢轨连接用的地脚螺栓宽度相对距离250毫米。纵向长度相对距离600-700毫米。地脚螺栓直径：5吨龙门吊为18毫米;10吨龙门吊为20毫米;15吨龙门吊为22毫米。

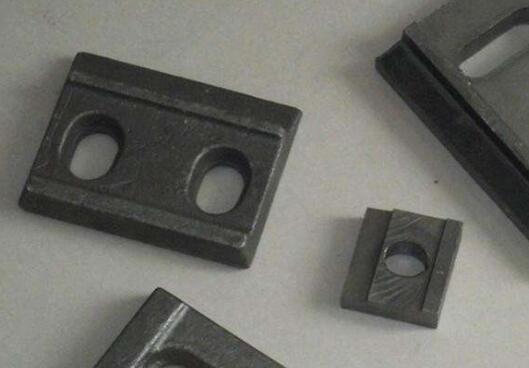

轨道压板
车档、固定轨道的压板、垫板采用Q235-B钢，其材质应符合《碳素结构钢》GB/T700-1988的规定。
螺栓的性能等级为4.8级。伸缩缝压板采用Q345-B钢，其材质应符合《低合金高强度结构钢》GB/T1591-1994的规定。
C级六角头螺栓、螺母、弹簧垫圈及平垫圈应分别符合国标GB/T5780-2000、GB/T41-2000、GB、T93-1987及GB/T-2002的规定。
采用压板固定轨道时，垫板应与轨道紧密接触，压板与垫板的联结焊缝必须在轨道调整后施焊，焊接前将螺栓拧紧，紧压轨道。焊接后逐一检查，轨道不得有松动现象。
