龙门吊滑触线产品特性
龙门吊滑触线工作原理、特点和用途
(一) 主要部件及其工作原理

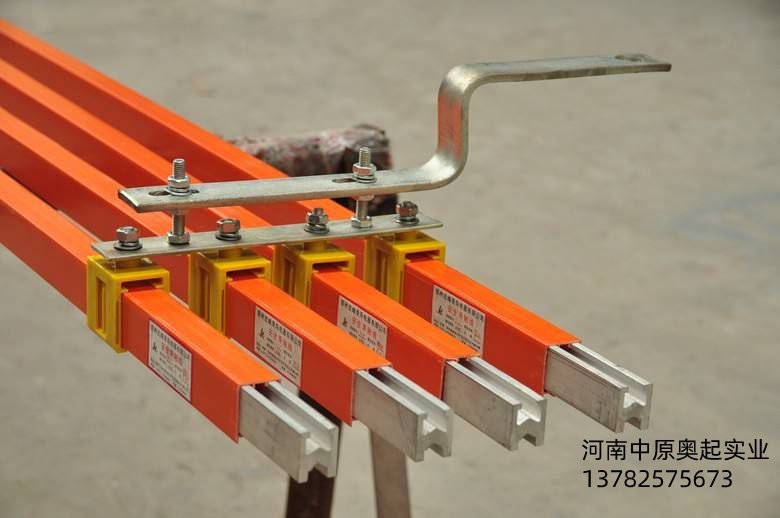

供电**滑触线装置由导管，导电器两主要部件及一些辅助组件构成
1、导管：是一根半封闭的异形管状部件，是**滑触线的主体部分。其内部可根据需要嵌设2-9根导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的**性。并在带电检修时有效地防止检修人员触电事故。本厂生产的导管每条长度4m，可以连接成任意需要长度，普遍导管制作成直线形，也可以按特殊需求制成圆弧形等。
2、导电器是在导管内运行的一组电刷壳架，由安置在用电机构(行车、小车、电动葫芦等)上的拔叉(或牵引链条等)带动，使之与用电机构成同步运行，将通过导轨，电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有3-16极与导管中导轨数相应。
(二) 产品特性
1、**：供电**滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到IP13.IP55级，能防护雨、雪、霜和冰冻袭击以及异物触及。产品经受多种环境条件经验。绝缘性能良好，对检修人员触及输电导管外部无任何伤害。
2、可靠：输电导轨导电性能极好，散热较快，许用电流密度高，阻抗值低，线路损失小。电刷由具有高导电性能，高耐磨性能的金属铜、碳合金材料制成。导电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。
3、经济：供电**滑触线装置结构简单，许用电流密度高，电阻率低、电压损耗低，可节电10%左右，实现以塑代钢，以塑代铜，设计新颖，无需其它绝缘结构，无需补偿线，安装于起重机控制室同侧。节省安装材料和经费。
4、方便：供电**滑触线装置将多极母线集合于一根导管之中，组装简便。其固定支架，连接夹、悬吊装置，均以通用件供应。装拆、调整、维修亦十分方便。
(三)用途

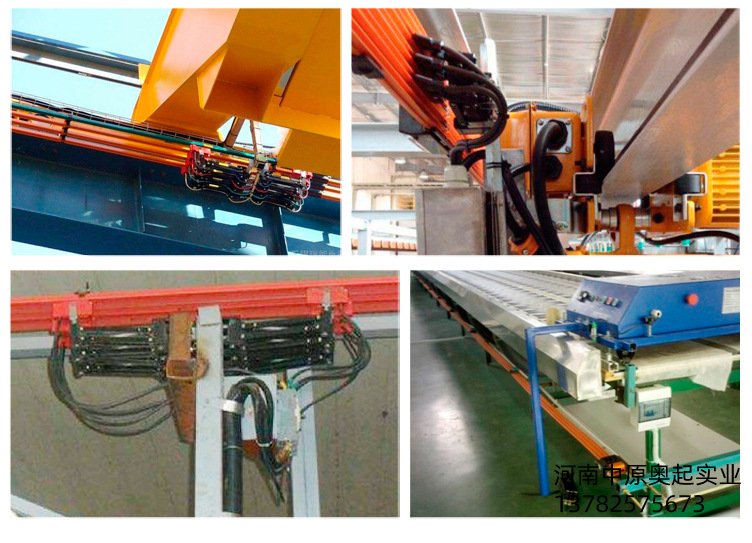

供电**滑触线装置可用于电动葫芦、电动梁式和桥式起重机：堆垛机、机电产品的自动检测线，自动化生产线;移动式电动工具和其它的移动导电设备，以及厂矿、车间、办公场所内固定敷设母线槽。
龙门吊滑触线结构型式
(一)结构型式
供电**滑触线导管由铝合金外壳(金属型)、塑管外包铝合金外壳(复合型)、塑导管、导电器、中间连接器(供电器)、端盖(端部供电器)与其它附件组成。导管形状成方形、拼合形。
1、加强型工程塑料导管，其截面形状成方形，适用于室外，环境温度为-30度~+55度的场合，其导轨截面积有：10、16、25、35、50、70、95、140mm2等。其导轨极数有：3、4、5、7、8、16极等。
2、金属复合型导管：是在加强型号管外加一层铝合金复合外壳，以提高导管的耐温及抗老化性能，适用于环境温度-30度~+65度的室外及高温车间等场所，其截面形状如图3-3
3、金属性：金属型导管采用铝合金外壳并用绝缘保护材料制成，适用环境温度为-40度~+80度的场合。
以上就是关于龙门吊滑触线工作原理及特点用途的相关内容，想要了解更多相关内容，请持续关注我们。
