龙门吊电控系统一般由配电保护单元、运行机构驱动单元、逻辑控制单元、操作单元、起重机管理系统(CMS)等几部分组成。见图6-1。

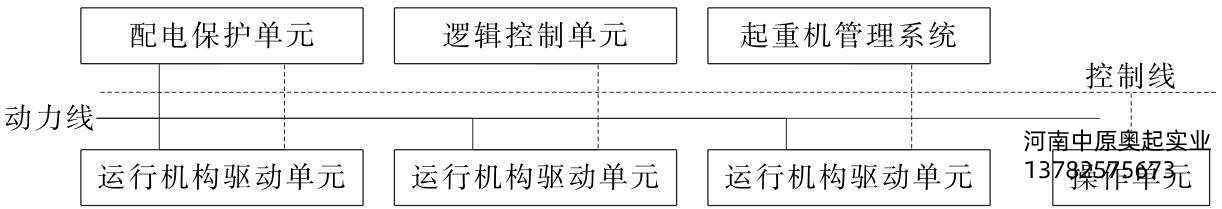

图6-1龙门吊起重机电控系统框图
1、龙门吊配电保护单元
龙门吊电源从电缆卷筒或滑触线引入后，**应进入配电保护单元。配电保护单元一般由总断路器、主接触器、机构分断路器、机构分接触器、各分支断路器、显示仪表以及保护器件构成。见图6-2。
2、龙门吊总断路器的作用
(1)起重机动力电源的总开关;
(2)总断路器到机构断路器之间电缆的过载保护;
(3)总断路器出线端到机构断路器进线端的短路保护。
3、龙门吊主接触器的作用
(1)接通和切断起重机总的动力电源;
(2)起重机发生需要停止整机运行的故障时切断总动力电源。
4、龙门吊运行机构断路器的作用
(1)机构电源的开关;
(2)机构断路器到变频器之间电缆的过载保护;
(3)变频器进线电抗器的过载保护;
(4)机构断路器到变频器进线端的短路保护。
5、龙门吊运行机构接触器的作用
(1)接通和切断对应机构的电源;
(2)在运行机构中，起重机发生需要停止对应机构运行的故障时，切断该机构的动力电源。
有些起重机不使用机构接触器，用机构断路器来实现机构接触器的**项功能，通过机构断路器的脱扣附件来实现机构接触器的第二项功能。
6、龙门吊控制回路断路器的作用
(1)接通和切断控制单元的电源(上游或下游);
(2)提供隔离变压器短路和过载保护(上游);
(3)为控制单元提供短路和过载保护(下游)。
7、龙门吊辅助回路断路器的作用
(1)接通和切断辅助辅助回路电源;
(2)提高辅助回路的短路和过载保护。
显示仪表一般有三相电压表和三相电流表。
保护器件一般有相序保护器件、断相保护器件、对地漏电流检测器件、防浪涌(防感应雷)器件、欠压保护器件和过压保护器件等。
