MG型60/5t龙门吊SHELL63单元称为4节点弹性壳单元，具有弯曲和膜特性，能够承受面内和法相载荷。
MG型60/5t龙门吊SHELL63单元主要输出数据见表5-3。

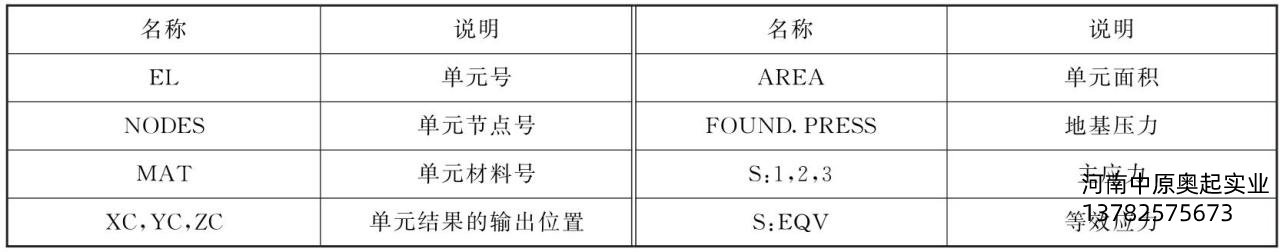

表5-3SHELL63单元输出数据
MG型60/5t龙门吊SHELL63单元主要注意以下事项。
(1)单元面积必须为正。当直接建立有限元模型时，若节点号顺序不正确易出现此问题;
(2)单元厚度不能为零，变厚度时，单元任何角点也不能渐变*零;
(3)单元SHELL63基于薄壳理论，不考虑剪切变形的影响;
(4)若采用集中质量矩阵(LUMPM，ON)，单元SHELL63不考虑扭翘产生的节点偏离距离对质量矩阵的影响;
(5)压力载荷可作为单元各面上的面载荷输入，指向单元的压力为正。单元正面的载荷量纲为“力/面积”，侧面的载荷量纲为“力/长度”;
(6)MG型60/5t龙门吊SHELL63壳单元用于薄平板分析，选用的基本原则是板的长度值不低于其厚度值的10倍，且两者比值越大分析结果精度相对愈高;从欧式起重机的结构及尺寸特点看，其箱型主梁的上下盖板和左右腹板都符合这样的原则。
以上就是关于MG型60/5t龙门吊SHELL63单元的相关内容，如果想要了解更多相关内容，请持续关注我们。
