包厢式龙门吊的有限元(ANSYS)的输入方式常规可分为菜单方式、命令方式、宏方式、函数方式、文件方式等。从使用角度来看，分为两大类：GUI和命令流模式。
一、GUI模式
GUI(Graphic Gser Interface图形用户界面)模式包括多种输入方式，如常说的菜单方式、命令方式、函数方式，或者这些方式的组合。菜单方式提供功能强大的菜单选项，用鼠标点选相应的按钮或者菜单项目即可调用各种相关的操作指令，完成大部分的结构建�：头治霾僮�。命令方式是从命令行输入命令及命令域的值。函数方式也是从命令行中输入，但仅输入命令本身，其命令域的值将通过对话框输入。
GUI方式的特点简单、易学，但对于复杂模型或实际模型的修改较为麻烦。
二、命令流模式
命令流模式融合GUI方式、APDL[ANSYS Parametric Design Language(ANSYS参数化设计语言)]等于一个文本文件中(可采用PSPad软件编写命令流文件)，通过/input命令(或UtilityMenu>File>Read Input From…)读入并执行，也可以通过复制文件内容粘贴到命令行中执行。所有的菜单项都对应着特定的操作命令，即可在命令输入栏中直接键入命令或函数用以实现各种程序功能。
APDL由1000多条与菜单操作对应的命令以及一些APDL编程命令所组成。APDL语言包括以下一些功能。
(1)标量参数和数组参数的定义与赋值;
(2)变量表达式和取值函数(包含了丰富的内部函数库);
(3)程序流程控制，循环(*do)、分支(if-then);
(4)重复执行命令以及缩写;
(5)宏及用户程序。
在GUI界面下，ANSYS程序运行菜单项对应的命令来驱动。对于APDL方式，用户可通过APDL程序设计语言将ANSYS命令组织起来，编写出参数化的批处理程序;可通过AP-DL命令、变量表达式的结果或参数进行赋值。这样就实现了有限元分析过程的参数化，即建立参数化的分析模型、网格划分及控制、边界及载荷定义、分析控制和求解及后处理等。
批处理操作和编写APDL命令流文件的一个重要优势，在于处理定型(或微非标)产品一些参数有变化的情况，只需要简单修改输入文件即可快速得到新的模型，这就可以避免完全重新建立模型。基于此优点，本章节将重点采用APDL的操作模式。
无论是GUI模式还是APDL模式，在进行有限元分析的流程上都是等价的，可单独采用某个模式，亦可混合使用，只是使用者的操作习惯不同而已(表5-1、图5-1和图5-2)。

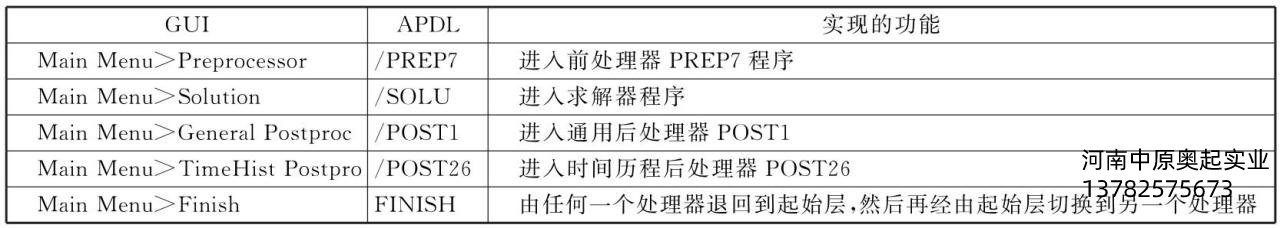

表5-1GUI与APDL的对应关系
以上就是关于包厢式龙门吊的有限元(ANSYS)输入方式的相关内容，如果想要了解更多相关内容，请持续关注我们。
