预制场龙门吊吊装设备选择
a.支腿组件吊机选用：
�、�.100t汽车吊在臂长28.01m，作业半径12m时的有效起重量为20.3t
单台吊机的起吊时起重量：20.3t
实际单侧需要的起吊总重量：(14+0.5)×1.1=15.95t
(式中：1.1为过载系数，吊钩吊索按0.5t计算)
单台吊机的起吊能力=20.3t>实际需要的单侧起重量15.95t
⑵.所以选用1台100t汽车吊起吊支腿组件。
b.主梁吊机的选用：主梁自重：20t、15t
�、�.100t汽车吊在臂长31.94m，作业半径12m时的有效起重量为21.5t
单台吊机的起吊时起重量：21.5t
实际单侧需要的起吊总重量：(10+0.5)×1.1×1.2=13.86t
(式中：1.1为过载系数，1.2为不均衡载荷系数，吊钩吊索按0.5t计算)
单台吊机的起吊能力=21.5t>实际需要的单侧起重量13.86t
⑵.所以选用2台100t汽车吊抬吊主梁。
c.小车吊机的选用：吊重小车自重8t
100t汽车吊在臂长31.94m，作业半径12m时的有效起重量为21.5t
单台吊机的起吊时起重量：21.5t
实际单侧需要的起吊总重量：(8+0.5)×1.1=9.35t
(式中：1.1为过载系数，吊钩吊索按0.5t计算)
单台吊机的起吊能力=21.5t>实际需要的单侧起重量9.35t
所以吊机选用一台100t汽车吊起吊吊重小车。根据吊装部件重量及现场场地条件，选用2台100t汽车吊，选用φ30(型号6×37-φ30-1770)吊装钢丝绳，用缆风绳进行固定，主梁采用兜吊的方式进行吊装。
4.1.1吊装主要钢丝绳选用及受力计算
龙门吊主要大件主梁的安装用2台吊机使用10m长，直径φ30(型号6×37-φ30-1770)的钢丝绳，两根钢丝绳以兜吊的方式进行抬吊吊装。每根钢丝绳挂2个吊点，钢丝绳吊点大样图如下：
单根钢丝绳受力分别为：
F主梁=20/(4*cos2.53°)=5t。

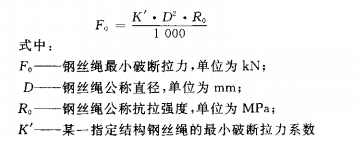

钢丝绳的选�。焊荨吨匾猛靖炙可�(GB 8918-2006)，

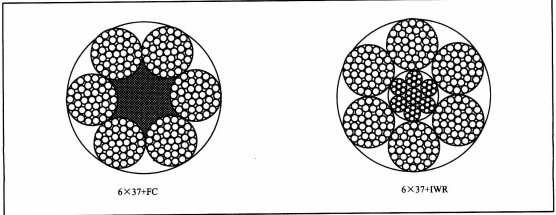

K1按钢芯钢丝绳取值，为0.356，钢丝绳公称抗拉强度为1770MPa,吊钩桥式起重机技术参数
吊装主梁的钢丝绳，直径D取φ30(型号6×37-φ30-1770)钢丝绳破断拉力为508KN(取值自表3-1-3钢丝绳力学性能表),钢丝绳**系数n= n=50.8*0.82/5
=8.3>8(**)，满足使用要求。
注：0.82为钢丝绳折减系数，4为钢丝绳吊装头数，50.8t为钢丝绳的破断拉力，cos2.53º为钢丝绳的吊装角度,20t为主梁重量(为龙门吊*重部件)，1770MPa为钢丝绳公称抗拉强度级别。
